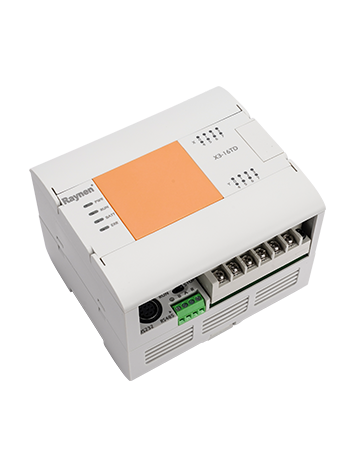

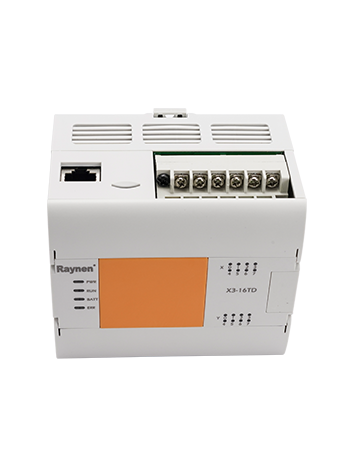

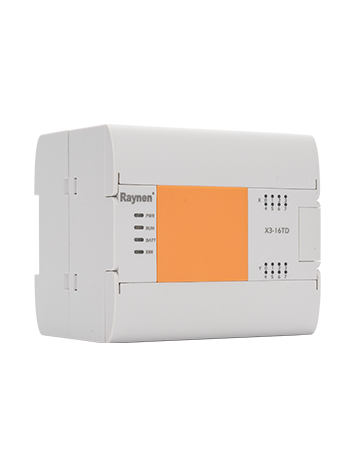

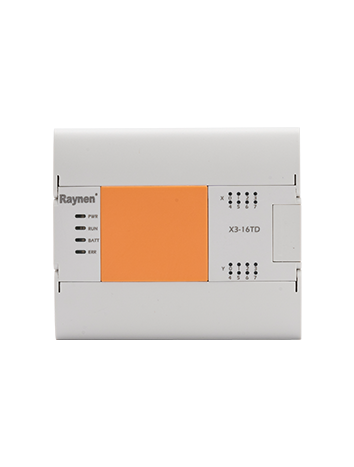

▲ 增強型PLC

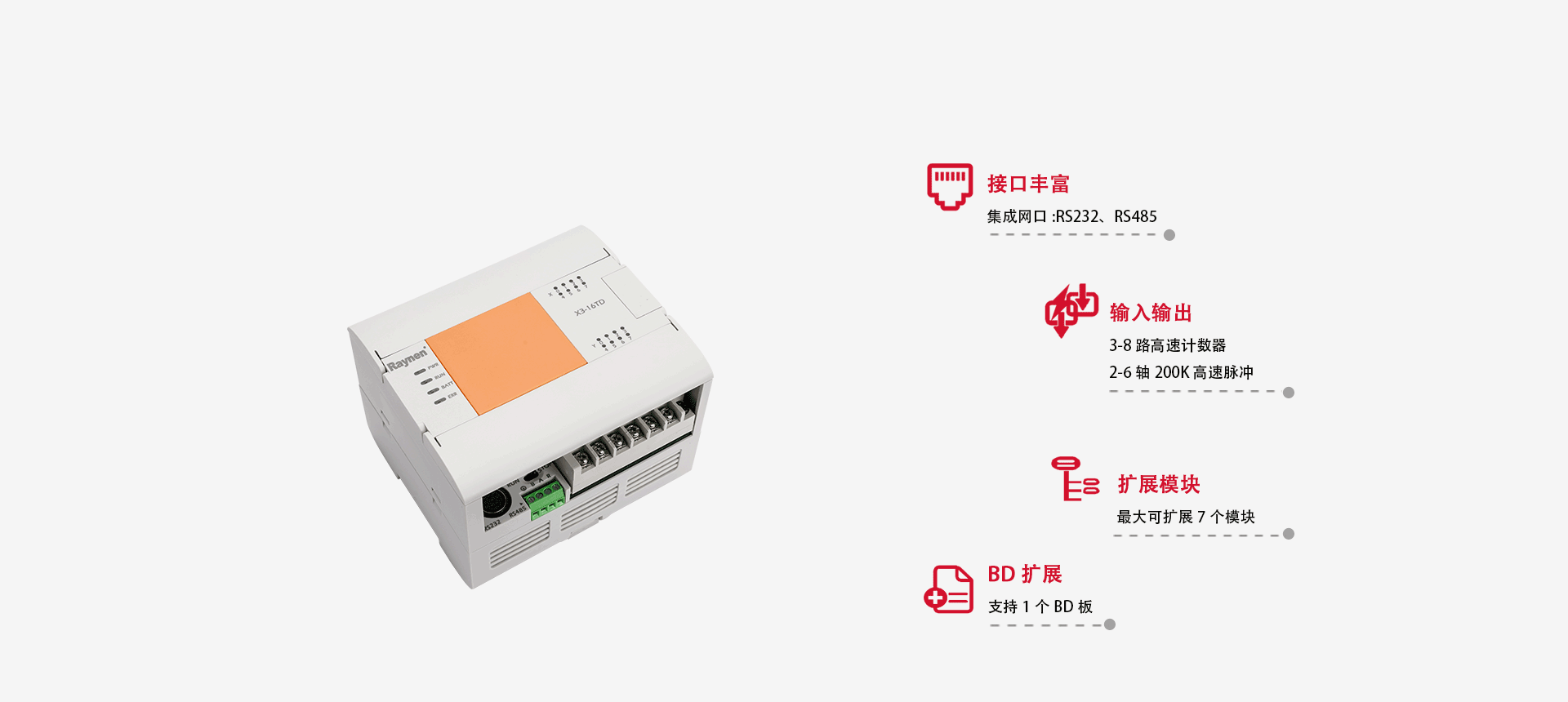

▲ 具備2-6 軸高速脈沖輸出，高速計數、直線插補和圓弧插補等運動控制功能
▲ 實時時鐘，掉電數據永久保持
▲ 最大可擴展7 個模塊。
| 型號 | 輸入點數 | 輸出點數 | 電源電壓（V) | 樣本下載 |
|---|---|---|---|---|
| X3-16TD | 8 | 8 | DC24V | 下載 |
| X3-24TD | 14 | 10 | DC24V | |
| X3-32TD | 16 | 16 | DC24V | |
| X3-40TD | 24 | 16 | DC24V | |
| X3-48TD | 28 | 20 | DC24V | |
| X3-60TD | 36 | 24 | DC24V |
■ 電源規格：
| 項 目 | 電 源 規 格 | ||||
|---|---|---|---|---|---|
| X3-16TD | X3-24TD | X3-32TD | X3-40TD | X3-60TD | |
| 消耗功率 | 10W | 12W | 12W | 13W | 14W |
| 電源電壓 | DC24V | ||||
| 電源電壓范圍 | DC 20.4 ~ 28.8V | ||||
| 允許瞬時停電時間 | 對5ms 以下的瞬時停電會繼續運行 | ||||
| 電源保險絲 | 60V 2A | ||||
| 沖擊電流 | 12A，0.5ms 以下/28.8V DC | ||||
| DC24V 供給電源 | 300mA 以下 | ||||
| DC5V 內置電源 | 800mA 以下 | ||||
■ 輸入規格：
| 項 目 | 輸 入 規 格 | |||||
|---|---|---|---|---|---|---|
| X3-16TD | X3-24TD | X3-32TD | X3-40TD | X3-60TD | ||
| 輸入點數 | 8 | 14 | 16 | 24 | 36 | |
| 高速計數器 | 單相200KHz[3 個] AB 相100KHz[3 個] | 單相200KHz[4 個] AB 相100KHz[4 個] | 單相200KHz[8 個] AB 相100KHz[4 個] | |||
| 輸入方式 | 漏型/ 源型 | |||||
| 輸入信號電壓 | DC 電源型：DC20.4V ~ 28.8V | |||||
| 輸入阻抗 | X0-X5 | 3.3K | ||||
| X6-X7 | 5.6K | 3.3K | ||||
| X10 以上 | - | 5.6K | ||||
| ON 輸入 感應電流 | X0-X5 | 5mA 以上 | ||||
| X6-X7 | 4mA | 5mA 以上 | ||||
| X10 以上 | - | 4mA 以上 | ||||
| OFF 輸入感應電流 | 1mA 以上 | |||||
| 輸入響應時間 | 小于4.5ms | |||||
| 輸入信號形式 | 無電壓觸點輸入 | |||||
| 漏型輸入時：NPN 開集電極型晶體管 | ||||||
| 源型輸入時：PNP 開集電極型晶體管 | ||||||
| 輸入回路隔離 | 光耦隔離 | |||||
| 輸入動作的顯示 | 光耦驅動時面板上的LED 燈亮 | |||||
■ 晶體管輸出規格：
| 項 目 | 晶體管輸出規格 | |||||
|---|---|---|---|---|---|---|
| X3-16TD | X3-24TD | X3-32TD | X3-40TD | X3-60TD | ||
| 輸入點數 | 8 | 10 | 16 | 16 | 24 | |
| 脈沖頻率（最大） | 單端 軸200K | 單端4 軸200K | 單端6 軸200K | |||
| 輸出方式 | 晶體管/ 漏型輸出 | |||||
| 外部電源 | DC5 ~ 30V | |||||
| 最大負載 | 阻性負載 | 0.5A/ 每路 | ||||
| 感性負載 | 12W/DC24V | |||||
| 電燈負載 | 5W/DC24V | |||||
| 最小負載 | 5mA（DC5 ~ 24V） | |||||
| 響應時間 | OFF → ON | 高速：5μs 以下/10mA 以上(DC5 ~ 24V) | ||||
| 普通：0.2ms 以下/200mA 以上(DC24V) | ||||||
| ON → OFF | 高速：5μs 以下/10mA 以上(DC5 ~ 24V) | |||||
| 普通：0.2ms 以下/200mA 以上(DC24V) | ||||||
| 回路隔離 | 光耦隔離 | |||||
| 輸出動作的顯示 | 光耦驅動時面板上的LED 燈亮 | |||||
